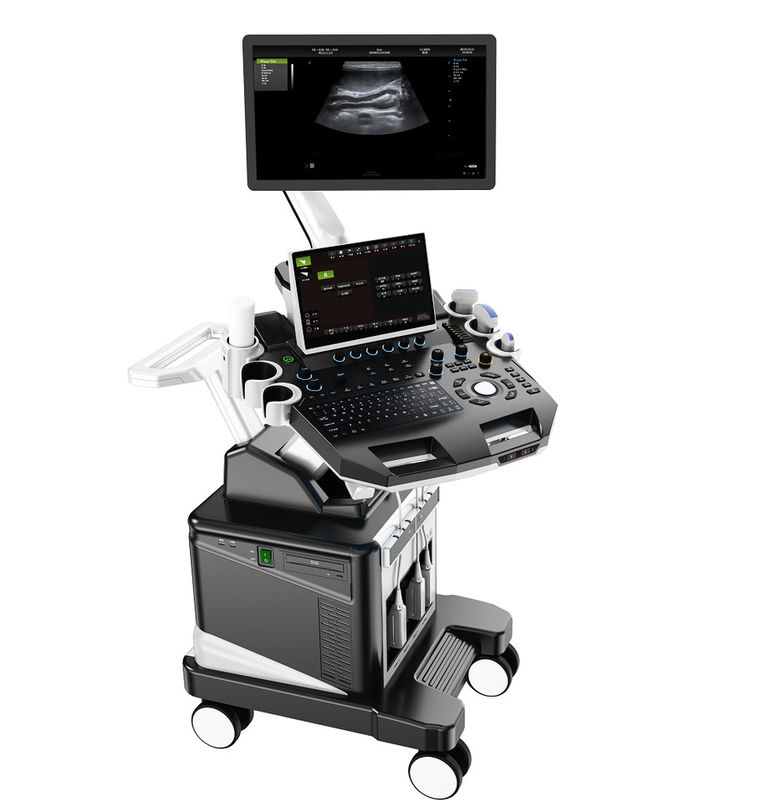

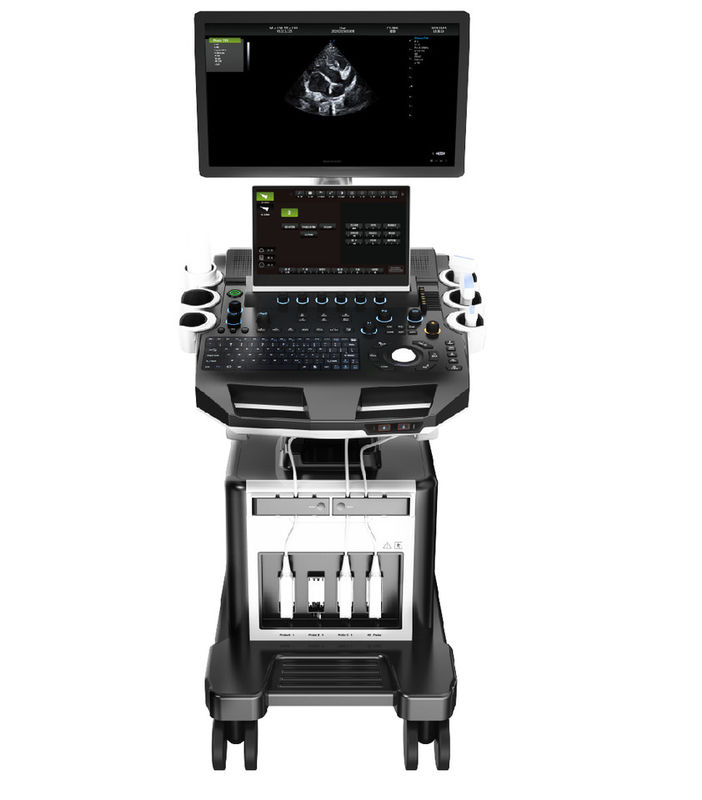

21,5" scanner vétérinaire M Mode Imaging d'ultrason de chariot à affichage à cristaux liquides

2. Applications et rapport

2,1 pour répondre aux besoins d'examen et de diagnostic de l'hôpital d'animal familier et des instituts de recherche scientifique dans l'appareil digestif, l'appareil reproducteur, l'appareil urinaire, l'examen physique, etc.

3. Caractéristiques principales

3.1. Unité centrale ultrasonique de Doppler de pleine couleur de Digital

5. Spécifications de système

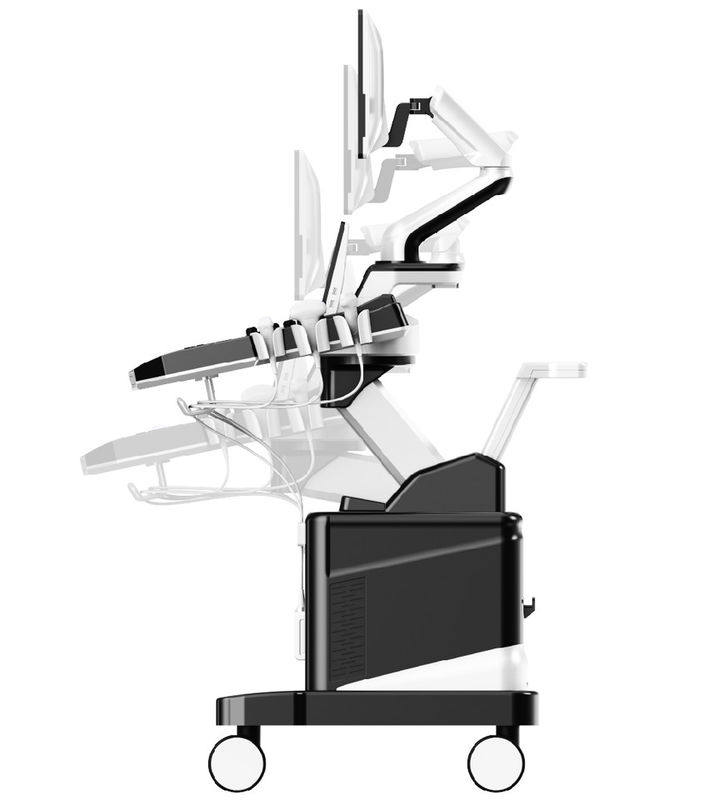

5,1 moniteur : moniteur médical d'affichage à cristaux liquides de résolution à hauteur de 21,5 pouces, angle réglable

écran tactile de 13,3 pouces, multi-contact de soutien

mode de la représentation 5.3.2D

1)Pleine Digital Beamformers

2)Pleine focalisation dynamique de Digital, ouverture variable numérique et changement dynamique de trace, peu A/D≥15

3)Réception du mode : transmettant et recevant le canal ≥1024, traitement en simultanéité de multi-signal

4)Ligne densité : ≥512, évident et réglable

5)Sous le mode de B, niveau du foyer number≥10, position de foyer sans interruption réglable

6)TGC : segment 8 réglable

7)Gain : B/M/D séparément réglable, ≥100dB

gamme 8)★Dynamic : ≥180dB

profondeur 9)★Max de balayage : ≥360mm

10)Gamme de gris : 0-67, évident et réglable

11)Puissance saine : 1%-100%

12)Débattement indépendant bidimensionnel de sonde d'antenne réseaux rectilignes

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10 fois)

5.4. Mode de représentation de Doppler de couleur

1)Représentation : y compris la vitesse, le désaccord de vitesse, l'énergie, l'affichage d'énergie de direction, etc.

2)Mode d'affichage : B/C, B/C/M, B/POWER, B/C/PW

3)Ligne niveau de density≥3

4)Technologie de dissimulation de couleur : sans de nouveau à B le mode peut cacher le mode de C, seulement affichage de règle de vitesse de couleur

5)Graphique de flux sanguin, profil d'écoulement de couleur pour mesurer la vitesse intravasculaire

5.5. Représentation spectrale de Doppler

1)Affichage : pleine page, duplex/triple (picowatt seul)

2)Gain : ≥100dB

3)Niveau de la vitesse ≥4 réglable

4)Vitesse de balayage maximum : PWD : Flux sanguin positif ou négatif velocity≥7.6m/s ;

CWD : flux sanguin velocity≥20.0m/s, minute : ≤5 millimètre /s (signal de Nonnoise) ;

5)Niveau ≥8 réglable de décalage zéro

6)Mode d'affichage : B, picowatt, B/PW, B/C/PW, B/CW, B/C/CW, etc.

7)Fonction d'enveloppe de spectre, mesure manuelle

8)Contrôle d'affichage : le décalage inverse et zéro, B régénèrent, des extensions de D, extension de B/D, etc.

9)Technologie futée de Doppler : librement commutateur entre le mode en temps réel de B+CFM et le mode en temps réel de picowatt

représentation large du champ 5.6.★PView (facultative)

1)L'affichage à haute résolution, longueur peut jusqu'à 50cm

2)Effacement en avant de soutien de représentation, aucun besoin à la re-représentation

3)Avec le mode large bidimensionnel de représentation de vue et colorer le mode large de représentation de vue

5.7.Probe : bande large avec la conversion de fréquence, la conversion de fréquence indépendante sous B et le CFM

1)Niveau de la fréquence fondamentale conversion≥3 ;

2)sonde 1.Convex

Fréquence fondamentale : conversion de fréquence de neuf niveaux

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Fréquence harmonique : 4.0MHz/4.6MHz/5.0MHz, conversion de fréquence de trois niveaux

2. Sonde linéaire

Fréquence fondamentale : conversion de fréquence de neuf niveaux 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Fréquence harmonique : 8.0MHz/9.2MHz/10.0MHz, conversion de fréquence de trois niveaux

3. Sonde à réseaux de dipoles

Fréquence fondamentale : conversion de fréquence de neuf niveaux 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

Fréquence harmonique : 3.4MHz/3.8MHz/4.2MHz, conversion de fréquence de trois niveaux

4. Sonde à réseaux de dipoles à haute fréquence

Fréquence fondamentale : conversion de fréquence de huit niveaux : 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Fréquence harmonique : 6MHz/7MHz/8MHz, conversion de fréquence de trois niveaux

sonde 5,8 Micro-convexe

Fréquence fondamentale : conversion de fréquence de huit niveaux

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Fréquence harmonique : 6.0MHz/7.0MHz/8.0MHz, conversion de fréquence de trois niveaux

5,9 impératifs techniques pour la sonde convexe électronique :

Fréquence : 2.0-5.4 mégahertz, résolution latérale : ≤2 (depth≤80), ≤3mm (80<depth≤130)

résolution axiale : ≤1 (depth≤80), ≤1mm (80<depth≤130)

zone en angle mort : ≤3mm ; Exactitude géométrique de position : broadwise : ≤5% ; dans le sens de la longueur : ≤5%

détection de depth≧240 millimètre
